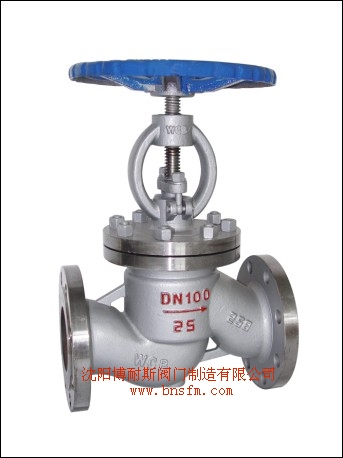

J41N-25/40截止阀
通径（DN）：15∽200（mm)
压力（PN）2.5∽4.0MPa
材料：锻钢、碳钢
日式JIS-10K 、20K截止阀
通径（DN）：15∽200（mm）
压力（PN）:2.5,4.0MPa
材料:锻钢、碳钢
主要零件材料
|
阀体 |
阀杆、阀瓣 |
密封面 |
填料 |
|
碳钢 |
不锈钢 |
不锈钢和101 |
聚四氟乙烯 |
|
尼龙 |
性能参数
|
公称压力PN |
JIS10K |
JIS20K |
MPa |
|
|
1.6 |
2.5 |
4.0 |
||
|
壳体试验压力PN |
2.4 |
3.75 |
6.0 |
|
|
高压密封试验压力 |
1.76 |
2.75 |
4.4 |
|
|
适用介质 |
液化气、天然气等 |
|||
|
适用温度 |
-40∽+80℃ |
|||
|
法兰连接标准 |
JB/T 79-94 |
|||
主要外形尺寸
|
PN |
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
D0 |
|
2.5MPa 4.0MPa 10K 20K |
15 |
130 |
207 |
95 |
65 |
45 |
16 |
2 |
4-14 |
120 |
|
20 |
150 |
217 |
105 |
75 |
55 |
16 |
2 |
4-14 |
140 |
|
|
25 |
160 |
219 |
115 |
85 |
65 |
16 |
2 |
4-14 |
160 |
|
|
32 |
190 |
280 |
135 |
100 |
78 |
18 |
2 |
4-18 |
180 |
|
|
40 |
200 |
330 |
145 |
110 |
85 |
18 |
3 |
4-18 |
200 |
|
|
50 |
230 |
350 |
160 |
125 |
100 |
20 |
3 |
4-18 |
240 |
|
|
65 |
290 |
400 |
180 |
145 |
120 |
22 |
3 |
8-18 |
280 |
|
|
80 |
310 |
430 |
195 |
160 |
135 |
22 |
3 |
8-18 |
320 |
|
|
100 |
350 |
465 |
230 |
190 |
160 |
24 |
3 |
8-23 |
360 |
|
|
125 |
400 |
502 |
270 |
220 |
188 |
28 |
3 |
8-25 |
400 |
|
|
150 |
480 |
560 |
300 |
250 |
218 |
30 |
3 |
8-25 |
440 |
|
|
200 |
600 |
580 |
360 |
310 |
278 |
34 |
4 |
12-25 |
480 |
